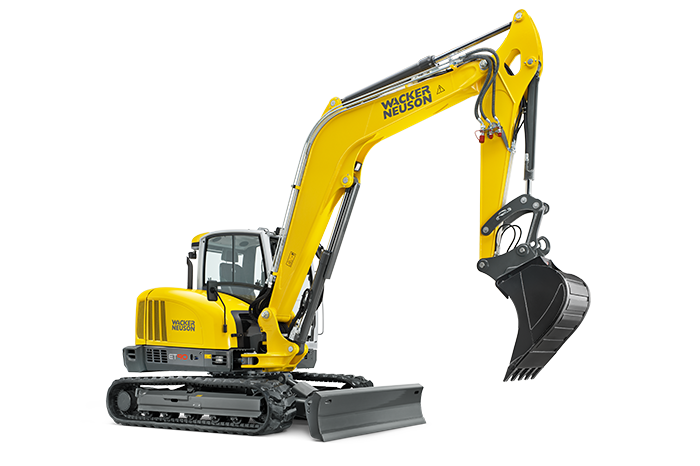

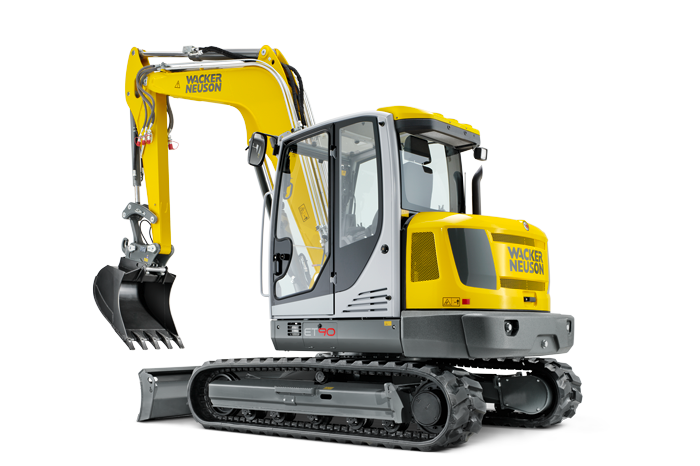

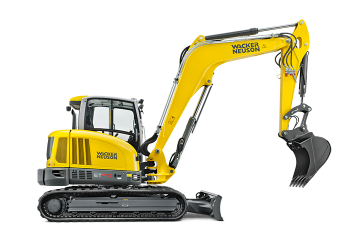

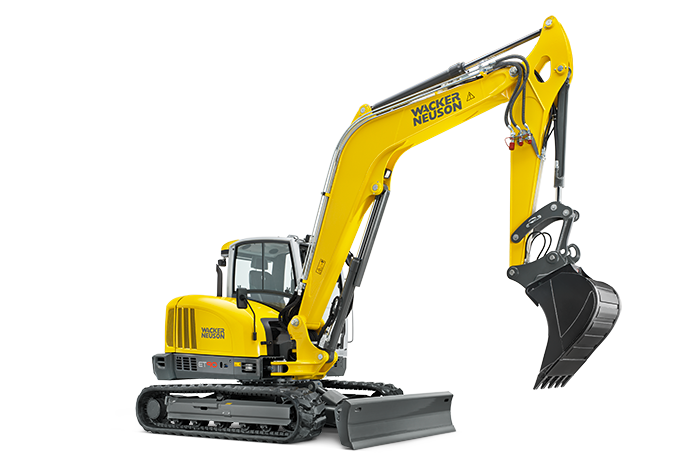

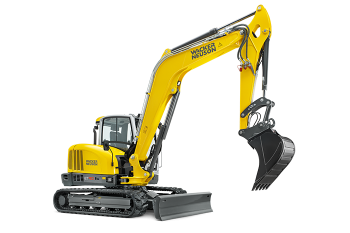

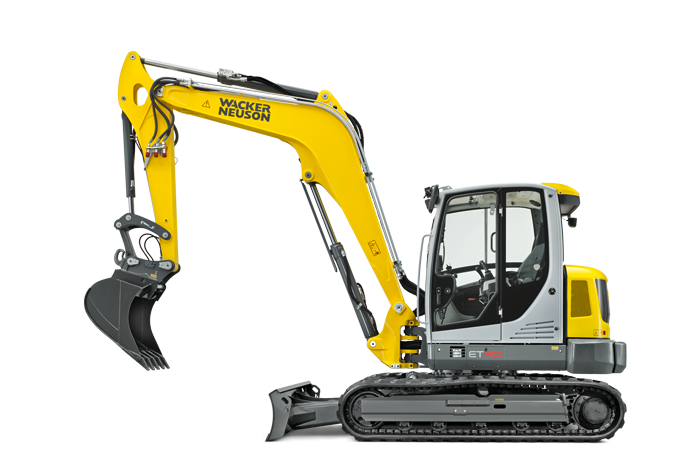

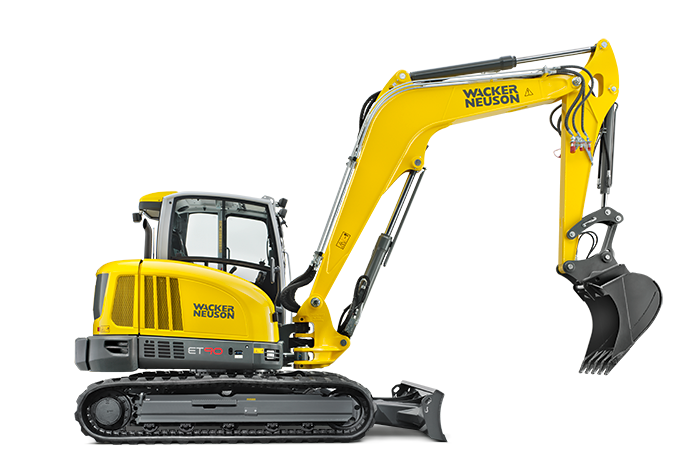

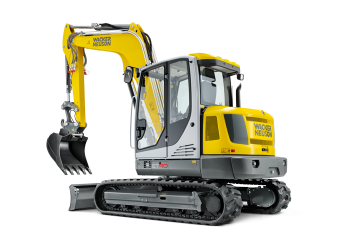

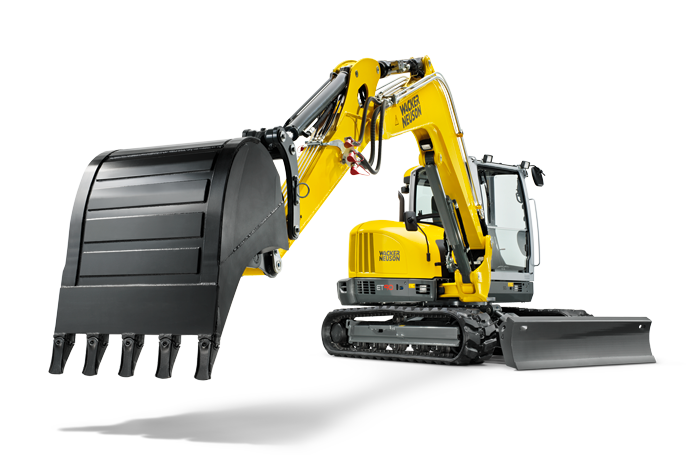

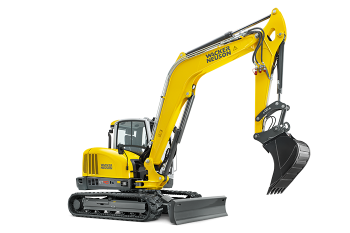

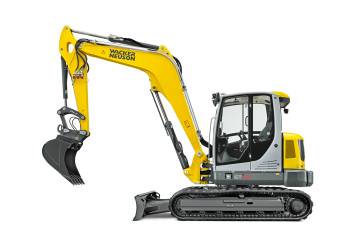

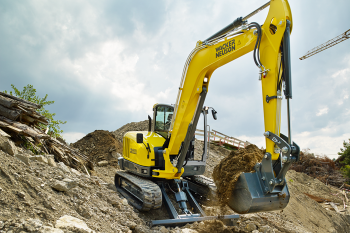

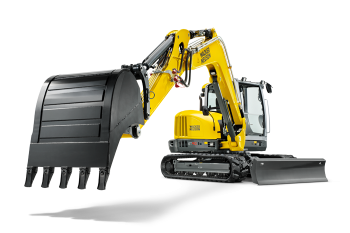

Мини экскаватор Wacker Neuson ЕТ 90
Видео
Технические характеристики Wacker Neuson 90
| Наименование | Параметры |
| Размер (ДхШхВ), мм | 7.139 x 2.250 x 2.562 |
| Вместимость бака, л | 85 |
| Рабочий вес, кг | 8.710 |
| Изготовитель двигателя | Deutz |
| Тип двигателя | только TCD 2,9 DOC |
| Рабочий объем, см3 | 2.925 |
| Транспортный вес, кг | 8.348 |
| Двигатель | 4-тактный рядный двигатель с турбонаддувом с водяным охлаждением, непосредственный впрыск, газотурбонагнетатель и система охлаждения наддувочного воздуха |
| Скорость, км/ч | 5 макс. |
| Максимальная глубина копания, мм | 4.679 |
| Максимальная высота разгрузки, мм | 5.940 |
| Дорожный просвет, мм | 284 |
| Мощность двигателя, кВт | 55,4 согласно ISO |
| Аккумулятор, Ач | 88 |
| Ширина гусеницы, мм | 450 |
| Рабочий насос | Регулируемый насос |
| Рабочее давление для рабочей и ходовой гидравлики, бар | 300 |
| Рабочее давление поворотная платформа, бар | 240 |
| Число оборотов поворотная платформа, 1/мин | 9 |
| Максимальный ход поршня над землей, мм | 479 |
| Ход поршня ниже уровня грунта, мм | 518 |
| Число оборотов, 1/мин | 2.200 |
| Кабина - уровень звукового давления LpA, дБ(A) | 79 согласно ISO 6394 |
| Уровень шума (LwA), дБ(A) | 99 согласно 2000/14/EG |
| Радиус черпания, мм | 7.889 макс. |
| Гидравлический бак, л | 92 |
| Производительность подачи, л/мин | 175,8 |
| Разрывное усилие макс., кН | 46 |
| Усилие подъема макс., кН | 74 |
Информационный материал
Гусеничные и Колесные экскаваторы брошюра
Размеры
| Monoboom | Трехсегментная стрела | ||
| А | Высота |
2.562 мм
|
2.562 мм
|
| B | Ширина кабина |
1.000 мм
|
1.000 мм
|
| B |
Ширина поворотной
|
2.006,9 мм
|
2.017 мм
|
| В | Ширина ходовая часть |
2.250 мм
|
2.250 мм
|
| С | Транспортировочная длина короткая рукоять ковша |
7.117 мм
|
6.468 мм
|
| С | Транспортировочная длина длинная рукоять ковша |
7.139 мм
|
6.690 мм
|
| D | Глубина черпания короткая рукоять ковша |
4.325 мм
|
4.379 мм
|
| D | Глубина черпания длинная рукоять ковша |
4.625 мм
|
4.679 мм
|
| E | Глубина копания короткая рукоять ковша |
3.192 мм
|
3.198 мм
|
| E | Глубина копания длинная рукоять ковша |
3.474 мм
|
3.456 мм
|
| F | Высота копания короткая рукоять ковша |
7.322 мм
|
7.931 мм
|
| F | Высота копания длинная рукоять ковша |
7.529 мм
|
8.196 мм
|
| G | Высота разгрузки короткая рукоять ковша |
5.066 мм
|
5.674 мм
|
| G | Высота разгрузки длинная рукоять ковша |
5.272 мм
|
5.940 мм
|
| H | Радиус черпания короткая рукоять ковша |
7.331 мм
|
7.596 мм
|
| H | Радиус черпания длинная рукоять ковша |
7.620 мм
|
7.889 мм
|
| I | Радиус действия короткая рукоять ковша |
7.179 мм
|
7.463 мм
|
| I | Радиус действия длинная рукоять ковша |
7.474 мм
|
7.751 мм
|
| J | Радиус поворота задней части без противовеса |
1.583 мм
|
1.583 мм
|
| K | Перемещение стрелы к центр ковша вправо |
705 мм
|
705 мм
|
| K | Перемещение стрелы к центр ковша слева |
683 мм
|
683 мм
|
| L | Высота подъема над уровнем грунта |
479 мм
|
479 мм
|
| M | Глубина копания ниже уровня грунта |
518 мм
|
518 мм
|
| N |
Длина ходовая часть
|
2.826 мм
|
2.826 мм
|
| N |
Длина ходовая часть Turas
|
2.233 мм
|
2.233 мм
|
| O | Угол поворота стрелы вправо |
63 °
|
63 °
|
| P | Угол поворота стрелы слева |
67 °
|
67 °
|
| Q | Ширина гусеницы мм |
450 мм
|
450 мм
|
| R | Радиус поворота стрелы средний |
2.503 мм
|
2.840 мм
|
| - |
Радиус поворота стрелы вправо
|
2.427 мм
|
2.759 мм
|
| - |
Радиус поворота стрелы слева
|
1.969 мм
|
2.280 мм
|
| - |
Высота отвал бульдозера
|
501 мм
|
501 мм
|
Комплектация Wacker Neuson 90
Стандартные компоненты
Общая информация
• Транспортировочный вес: 8784 - 8927 кг
• Ширина/высота / транспортировочная длина: 2350 / 2570 / 7107 мм
• Резиновые гусеницы 450 мм
• Отвальный щит
• Фары рабочего освещения на стреле
• Набор инструментов, вкл. смазочный шприц и руководство оператора
Двигатель
• Дизельный двигатель Deutz с водяным охлаждением, модель TCD 2.9 DOC, 4-цилиндровый / 2925 куб. см, полезная мощность согласно ISO 55,4 кВт), номинальное количество оборотов 2200-2400 мин-1
• Автоматическая система регулировки частоты вращения
Кабина
• Застекленная, откидывающаяся безопасная кабина: обогрев кабины, боковое сдвижное стекло, переднее стекло убирается внутрь, дворники/стеклоомыватель, полная внутренняя обшивка, подлокотники
• Кабина соответствует действующим положениям ROPS, TOPS и FOPS*
• *FOPS (уровень I или II) только с дополнительной защитной решеткой
• Соединения для радио (кабельная разводка, колонки, антенна)
• Кабельная разводка (фары и проблесковый маяк)
• 3 вида (кабины слева, справа шасси 2x)
Гидравлика
• Сдвоенный насос с регулируемым объемом и сдвоенный гидронасос (2 x 76,7 + 2 x 34,1 л/мин)
• Регулировка общей производительности
• Гидравлическое вспомогательное управление посредством джойстика
• Клапанное распределение согласно ISO, DIN, SAE, PCSA и EURO
• Дополнительные гидравлические разъемы для 2 направлений движения на рукояти
• Коробка передач Auto2-Speed, 2 скорости движения с автоматическим переключением, 2-я передача блокируется вручную
• Педали и рычаг управления с гидравлической амортизацией
• Радиатор охлаждения гидравлического масла
• Безнапорная обратная линия увеличенных размеров (для различного навесного оборудования)
Опции
Компания Wacker Neuson предлагает различные конфигурации машин ET90:
| EDITION А 1.0 | EDITION В 1.0 | EDITION С 1.0 |
 |
|
 |
| Базовая версия машины + Противовес + Клапаны регулирования расхода для вспомогательной гидравлической системы / AUX I + Клапаны регулирования расхода для 3-го контура управления / AUX II + Подготовка для подключения системы Easy Lock / AUX IV + Подготовка для подключения системы Powertilt (устройство наклона ковша) / AUX III + Автоматическая система кондиционирования воздуха + Насос для подачи дизельного топлива + 3-й контур управления / AUX II + Улучшенное устройство предупреждения о перегрузке + Переднее и заднее рабочее освещение + Камера заднего вида + Зеркала (зеркало заднего вида) + Водительское сиденье с воздушной подушкой + Солнцезащитная рольштора |
Базовая версия машины + Противовес + Клапаны регулирования расхода для вспомогательной гидравлической системы / AUX I + Клапаны регулирования расхода для 3-го контура управления / AUX II + Подготовка для подключения системы Easy Lock / AUX IV + Подготовка для подключения системы Powertilt (устройство наклона ковша) / AUX III + Автоматическая система кондиционирования воздуха + Насос для подачи дизельного топлива + 3-й контур управления / AUX II + Улучшенное устройство предупреждения о перегрузке + Шарнирная стрела + Переднее и заднее рабочее освещение + Камера заднего вида + Зеркала (зеркало заднего вида) + Водительское сиденье с воздушной подушкой + Солнцезащитная рольштора |
Базовая версия машины + противовес + Подготовка для подключения системы Easy Lock / AUX IV + Подготовка для подключения системы Powertilt (устройство наклона ковша) / AUX III + Автоматическая система кондиционирования воздуха + Насос для подачи дизельного топлива + 3-й контур управления / AUX II + Рабочие фары спереди и сзади |
Вы также можете выбрать собственную конфигурацию изделия, основываясь на следующих вариантах:
Кабина
• Автоматическая система кондиционирования воздуха
• Солнцезащитная рольштора
• Пневматическое водительское сиденье с поясничной опорой, с регулируемыми длиной и уклоном подушки (вкл. подогрев сиденья)
• Крыша FOPS уровня 2 (крыша с дополнительной защитой)
• Полный комплект для радио
• Защитная решетка для лобового стекла
• Боковое зеркало слева и справа от кабины
Гидравлическая система
• Улучшенное устройство предупреждения о перегрузке (предохранительные клапаны для стрелы, ковша и отвала бульдозера)
• 3-й контур управления / AUX II
• Panolin HLP Synt46 (Биоразлагаемое масло)
• BP-Biohyd SE46 (Биоразлагаемое масло)
• Плоские муфты
• Клапаны регулирования расхода для 3-го контура управления / AUX II
• Клапаны регулирования расхода для вспомогательной гидравлической системы / AUX I
• Контур управления для грейфера / AUX V
• Подготовка для подключения системы Easy Lock / AUX IV
• Подготовка для подключения системы Powertilt (устройство наклона ковша) / AUX III
Окраска
• Специальная окраска машины RAL (только для деталей желтого цвета)
• Специальная окраска машины, не RAL (только для деталей желтого цвета)
• Специальная окраска кабины/тента RAL (только цвета RAL)
Гарантия
• Гарантия 48C (4000 ч)
• Гарантия 24C (2000 ч)
• Гарантия 36C (3000 ч)
Прочее
• Стопор поворотного кронштейна
• Наклейка на стекло
• Гибридные гусеницы 450 мм
• Светодиодное освещение
• Камера заднего вида
• Стандартный двигатель TIER IV
• Telematics Europe 12 месяцев
• Telematics Europe 24 месяца
• Telematics Europe 36 месяцев
• Telematics Europe 48 месяцев
• Telematics Europe 60 месяцев
• Telematics Europe 72 месяца
• Стандартный проблесковый маячок
• Переднее и заднее рабочее освещение
• Противовес: + 291 кг
• Насос для подачи дизельного топлива
• Сигнал движения
• Длинная рукоять ковша (+ 300 мм)
• Стальные гусеницы (450 мм)
• Стальные гусеницы (600 мм)
• Шарнирная стрела
• Система иммобилайзера KAT
• Сервисный клапан для масла двигателя
Собранное навесное оборудование
• Механическая система с быстродействующей муфтой MS08 (не в сочетании с Easy Lock и Powertilt)
Быстросменная система EASY LOCK – замена навесного оборудования в течение 30 секунд:
Оператор может оперативно выполнять замену навесного оборудования, не выходя из кабины.
 |
 |
 |
| Вставка ковша EASY LOCK | Вставка лопаты EASY LOCK | EASY LOCK + Powertilt (устройство наклона ковша) |
| Быстросменная система EASY LOCK | HS 8 |
| Вес | 87 кг |
| Макс. рабочее давление | 250 бар |
| Высота установки | 122 мм |
| Быстросменная система EASY LOCK + Powertilt (устройство наклона ковша) | HS 8 P |
| Тип: Powertilt (устройство наклона ковша) | PT 8 |
| Вес* | 247 кг |
| Угол поворота | 180° |
| Макс. рабочее давление | 250 бар |
*нижние значения подъемной силы
Описание Wacker Neuson 90

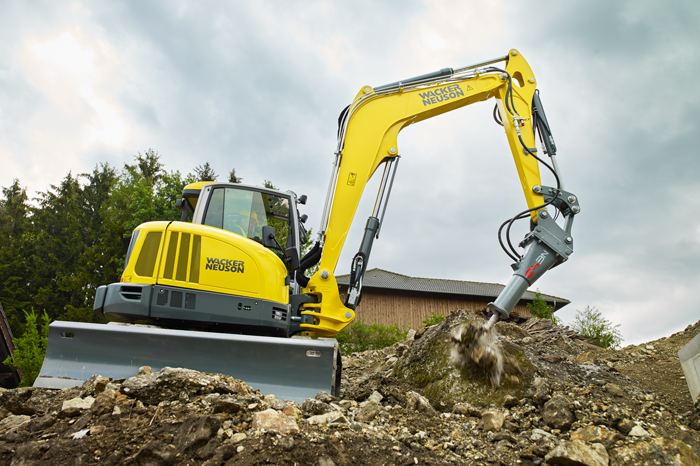

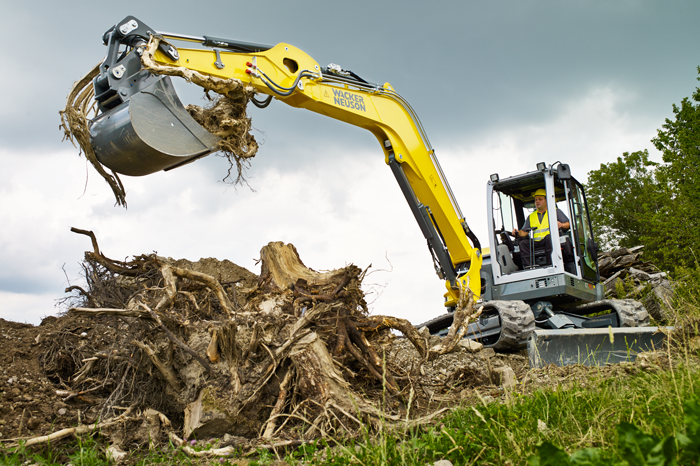

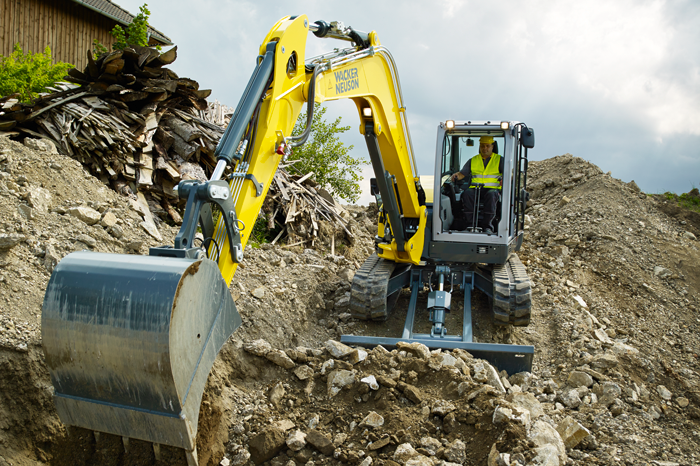

Мини экскаватор Wacker Neuson ЕТ90 в процессе эксплуатации выгодно выделяется за счет впечатляющей мощности двигателя и мощности гидравлической системы. Такое эффективное сочетание обеспечивает первоклассное усилие копания с увеличенным до 20 % усилием трогания. При одновременном сохранении полной мощности экономичная гидросистема с измерением нагрузки обеспечивает чуткое управление движениями подъемной стрелы. Расход топлива на 30% ниже, чем в сопоставимых моделях – это в значительной степени снижает эксплуатационные издержки. Обладая мощностью и точностью модель ET90 является именно тем экскаватором, который подходит для любого использования.
Достоинства:
- Точное и чувствительное управление благодаря гидросистеме с измерением нагрузки и с не зависящим от нагрузки распределением потока (LUDV)*
- Низкое потребление благодаря экономичному режиму ECO
- До 5 дополнительных контуров управления для самого разного навесного оборудования
- Высокая степень компактности и маневренности
- Простота выполнения сервисного и технического обслуживания благодаря откидывающейся кабине, а также диагностическому инструменту

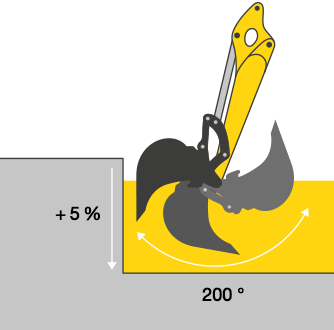

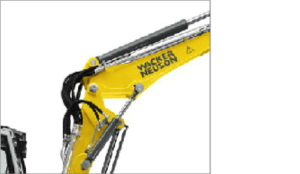

Экономичность и производительность
 |
|

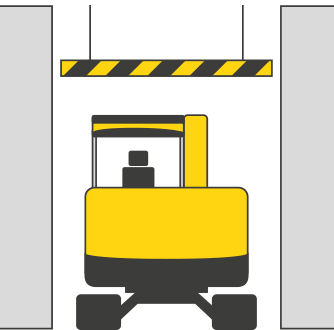

Уменьшенные габариты
|
 |

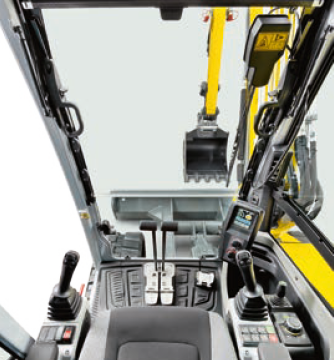

Кабина, обзор и комфорт управления
 |
|

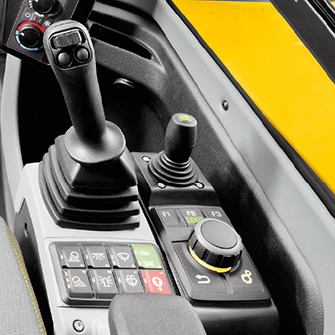

система «Jog Dial»
|
 |
