Основные характеристики:
Все характеристики
Размер (ДхШхВ), мм: 4 800 x 1 740 x 2 500
Рабочий вес, кг: 3.753 - 4.474
Максимальная глубина копания, мм: 3357
Видео
Технические характеристики Wacker Neuson EZ 38
| Наименование | Параметры |
| Размер (ДхШхВ), мм | 4 800 x 1 740 x 2 500 |
| Рабочий вес, кг | 3.753 - 4.474 |
| Максимальный преодолеваемый уклон, % | 58 |
| Изготовитель двигателя | Yanmar |
| Тип двигателя | 3TNV88 |
| Рабочий объем, см3 | 1642 |
| Вместимость бака (топливо), л | 44 |
| Транспортный вес, кг | 3.582 (мин.) |
| Двигатель | 3-цилиндровый дизельный двигатель с водяным охлаждением |
| Скорость, км/ч | 4,3 |
| Максимальный радиус копания, мм | 5535 |
| Максимальная глубина копания, мм | 3357 |
| Максимальная высота разгрузки, мм | 3516 |
| Дорожный просвет, мм | 280 |
| Производительность насоса, л/мин | 117,6 |
| Объем гидравлического бака, л | 38,5 |
| Мощность двигателя, кВт | 21,4 (согласно ISO) |
| при числе оборотов, 1/мин | 2.400 1/мин |
| Аккумулятор, Ач | 74 |
| Ширина гусеницы, мм | 300 |
| Минимальная ширина отвального щита, мм | 1740 |
| Высота отвального щита, мм | 345 |
| Рабочий насос | Двойной насос переменной мощности и двойной шестерёнчатый насос |
| Рабочее давление для рабочей и ходовой гидравлики, бар | 240 |
| Рабочее давление поворотная платформа, бар | 210 |
| Число оборотов поворотная платформа, 1/мин | 8,8 |
| Максимальный ход поршня над землей, мм | 387 |
| Ход поршня ниже уровня грунта, мм | 450 |
| Кабина - уровень звукового давления LpA, дБ(A) | 77 (согласно ISO 6394) |
| Уровень шума (LwA), дБ(A) | 95 (согласно 2000/14/ЕЭС) |
| Разрывное усилие макс., кН | 17,8 |
| Усилие подъема макс., кН | 32 |
Информационный материал
Гусеничные и Колесные экскаваторы брошюра
Навесное оборудование
|
|
| NE16 |

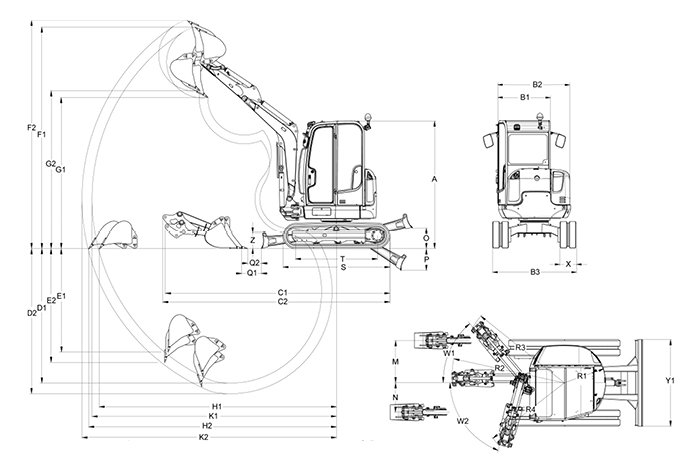

Размеры
| VDS | |||
| A | Высота мм | 2.500 | 2.568 |
| B1 | Ширина of the cabin мм | 990 | 990 |
| B2 | Ширина of the revolving superstructure мм | 1.600 | 1.600 |
| B3 | Ширина of the undercarriage мм | 1.740 | 1.740 |
| C1 | Транспортировочная длина (short dipper arm) мм | 4.800 | 4.747 |
| C2 | Транспортировочная длина (long dipper arm) мм | 4.825 | 4.792 |
| D1 | Глубина черпания Max. (short dipper arm) мм | 3.110 | 3.034 |
| D2 | Глубина черпания Max. (long dipper arm) мм | 3.357 | 3.284 |
| E1 | Глубина копания Max. vertical (short dipper arm) мм | 2.385 | 2.311 |
| E2 | Глубина копания Max. vertical (long dipper arm) мм | 2.625 | 2.551 |
| F1 | Высота копания Max. (short dipper arm) мм | 4.530 | 4.597 |
| F2 | Высота копания Max. (long dipper arm) мм | 4.660 | 4.727 |
| G1 | Высота разгрузки Max. (short dipper arm) мм | 3.320 | 3.387 |
| G2 | Высота разгрузки Max. (long dipper arm) мм | 3.445 | 3.516 |
| K1 | Радиус черпания Max. (short dipper arm) мм | 5.300 | 5.297 |
| K2 | Радиус черпания Max. (long dipper arm) мм | 5.535 | 5.532 |
| H1 | Радиус действия Max. ground coverage (short dipper arm) мм | 5.190 | 5.134 |
| H2 | Радиус действия Max. ground coverage (long dipper arm) мм | 5.430 | 5.348 |
| M | Перемещение стрелы Max. boom offset to center of bucket, right side мм | 740 | 740 |
| N | Перемещение стрелы Max. boom offset to center of bucket, left side мм | 590 | 589 |
| O | Высота подъема Max. of dozer blade above subgrade мм | 380 | 377 |
| P | Глубина копания Max. of the dozer blade below subgrade мм | 460 | 460 |
| W1 | Угол поворота Max. of the arm system to the right ° | 55 | 55 |
| W2 | Угол поворота Max. of the arm system to the left ° | 70 | 70 |
| Q1 | Расстояние of bucket dozer blade (short dipper arm) мм | 260 | 238 |
| Q2 | Расстояние of bucket dozer blade (long dipper arm) мм | 120 | 101 |
| R2 | Радиус поворота стрелы center мм | 2.380 | 2.377 |
| R3 | Радиус поворота стрелы right мм | 2.220 | 2.219 |
| R4 | Радиус поворота стрелы left мм | 1.985 | 1.983 |
| S | Длина Total traveling gear мм | 2.060 | 2.056 |
| T | Длина Traveling gear length of the sprocket guide wheel мм | 1.605 | 1.604 |
| Y1 | Ширина Dozer blade мм | 1.740 | 1.740 |
| Z | Высота Dozer blade мм | 355 | 355 |
Комплектация Wacker Neuson EZ 38
| VDS – система обеспечения вертикальности копания: |  |
| Система VDS предусматривает возможность наклона верхней части до 15° посредством нажатия кнопки, что позволяет оператору компенсировать уклоны до 27 %. За счет этого обеспечивается точность вертикального копания даже на пересеченной местности. В результате экономическая эффективность и комфорт оператора значительно возрастают. |
 |
Система быстрой сцепки EASY LOCK – замена навесного оборудования в течение 30 секунд:
Оператор может выполнять замену навесного оборудования, не выходя из кабины.
 |
 |
 |
| Обратная лопата с системой EASY LOCK | Прямая лопата с системой EASY LOCK | EASY LOCK + Powertilt (устройство наклона ковша) |
Система быстрой сцепки EASY LOCK |
HS 3 |
| Масса | 35 кг |
| Макс. рабочее давление | 210 бар |
| Конструктивная высота | 99 мм |
Система быстрой сцепки EASY LOCK + Powertilt (устройство наклона ковша) |
HS 3 P |
| Тип Powertilt (устройство наклона ковша) | PT 6 |
| Масса * | 95 кг |
| Угол поворота | 180° |
| Макс. рабочее давление | 210 бар |
* меньшие показатели подъемного усилия
Описание Wacker Neuson EZ 38
Мини экскаватор Wacker Neuson EZ38 - это уникальная модель с нулевым выносом задней части, которая дополняется высоким удобством внутренней планировки кабины и модифицированной гидравлической системой. Экскаватор удивляет своей мощностью, мобильностью и высочайшим уровнем удобства.
Достоинства:
- Закрытая и открытая кабины впечатляют эргономичным дизайном, обеспечивающим комфорт, точность маневров и высокую производительность.
- Мощный дизельный двигатель и эффективная гидравлическая система позволяют работать на полную мощность при температуре окружающей среды до 45 °C.
- Благодаря небольшим размерам и прочной конструкции, новые модели EZ отличаются чрезвычайной маневренностью и компактностью, а также долгим сроком службы.
- Максимальные возможности подключения дополнительного оборудования – до 3-х вспомогательных контуров управления.
- Опционально: Система Вертикального Копания (VDS) и система Easy Lock
