Основные характеристики:
Все характеристики
Размер (ДхШхВ), мм: 5170 x 1620 x 2405
Рабочий вес, кг: 3600 (минимальный)
Максимальная глубина копания, мм: 3536
Технические характеристики Wacker Neuson 3503
| Наименование | Параметры |
| Размер (ДхШхВ), мм | 5170 x 1620 x 2405 |
| Рабочий вес, кг | 3600 (минимальный) |
| Максимальный преодолеваемый уклон, % | 58 |
| Изготовитель двигателя | Yanmar |
| Тип двигателя | 4TNV88 |
| Рабочий объем, см3 | 2190 |
| Вместимость бака (топливо), л | 52 |
| Транспортный вес, кг | 3425 (мин) |
| Двигатель | 4-цилиндровый дизельный двигатель с водяным охлаждением |
| Скорость, км/ч | 5,5 |
| Максимальный радиус копания, мм | 5582 |
| Максимальная глубина копания, мм | 3536 |
| Максимальная высота разгрузки, мм | 3926 |
| Дорожный просвет, мм | 280 |
| Производительность насоса, л/мин | 114,1 |
| Объем гидравлического бака, л | 50 |
| Вырывное усилие, кН | 20,6 (максимальное) |
| Мощность двигателя, кВт | 23,7 (согласно ISO) |
| при числе оборотов, 1/мин | 2.000 1/мин |
| Усилие подъема, даН | 3725 (макс.) |
| Аккумулятор, Ач | 71 |
| Ширина гусеницы, мм | 300 |
| Минимальная ширина отвального щита, мм | 1620 |
| Высота отвального щита, мм | 410 |
| Рабочий насос | двойной насос переменной мощности и шестерёнчатый насос |
| Рабочее давление для рабочей и ходовой гидравлики, бар | 240 |
| Рабочее давление поворотная платформа, бар | 200 |
| Число оборотов поворотная платформа, 1/мин | 9,2 |
| Максимальный ход поршня над землей, мм | 410 |
| Ход поршня ниже уровня грунта, мм | 490 |
| Кабина - уровень звукового давления LpA, дБ(A) | 74 (согласно ISO 6394) |
| Уровень шума (LwA), дБ(A) | 95 (согласно 2000/14/EG) |
Информационный материал
Гусеничные и Колесные экскаваторы брошюра
Навесное оборудование
|
|
 |
| Гидравлический молот NE16 | Гидравлический молот NE22 |

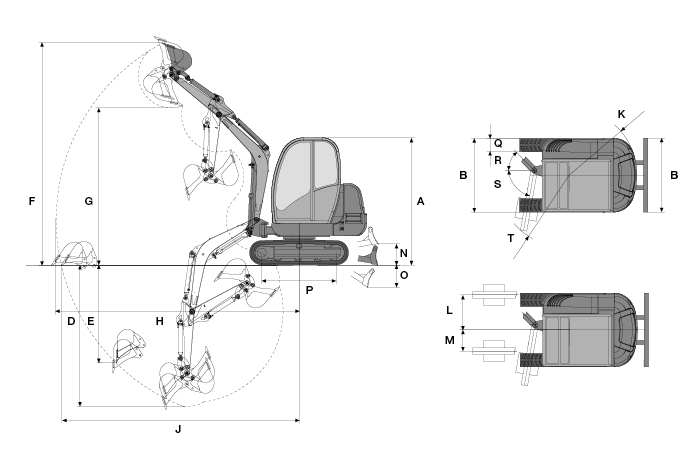

Размеры
| A | Высота | 2.393 мм |
| B | Ширина | 1.620 мм |
| С |
Транспортировочная длина |
5.201 мм |
| D | Глубина черпания макс., VA, короткий ds | 3.236 мм |
| D | Глубина черпания макс., VA, длинный ds | 3.536 мм |
| E | Глубина копания макс., вертикальный, VA, короткий ds | 2.088 мм |
| E | Глубина копания макс., вертикальный, VA, длинный ds | 2.355 мм |
| F | Высота копания макс., VA, короткий ds | 4.914 мм |
| F | Высота копания макс., VA, длинный ds | 5.112 мм |
| G | Высота разгрузки макс., VA, короткий ds | 3.620 мм |
| G | Высота разгрузки макс., VA, длинный ds | 3.817 мм |
| H | Радиус черпания макс. в нижней части, VA, короткий ds | 5.298 мм |
| H | Радиус черпания макс. в нижней части, VA, длинный ds | 5.582 мм |
| J | Радиус действия макс., VA, короткий ds | 5.194 мм |
| J | Радиус действия | 5.485 мм |
| Выступ задней части макс., VA, длинный ds | 590 мм | |
| K | Радиус поворота задней части задней части поворота заднего свеса | 1.388 мм |
| L | Перемещение стрелы Макс. смещение центра ковша вправо | 567 мм |
| M | Перемещение стрелы Макс. смещение центра ковша влево | 440 мм |
| N | Высота подъема макс., отвал бульдозера выше основания | 385 мм |
| O | Глубина копания Макс., отвала ниже уровня грунта | 529 мм |
| T | Радиус поворота стрелы | 1.887 мм |
| P | Длина | 2.073 мм |
| P | Длина | 1.600 мм |
| R | Угол поворота Макс., стрелы вправо | 45 ° |
| S | Угол поворота Макс., стрелы влево | 80 ° |
| Q | Ширина | 300 мм |
Комплектация Wacker Neuson 3503

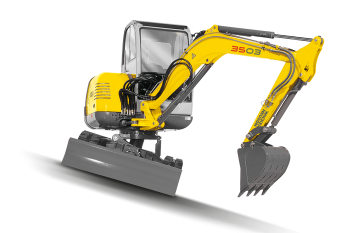

VDS - вертикальная система копания:VDS позволяет плавно наклонять верхнюю платформу под углом до 15 градусов, благодаря нажатию на 1 кнопку можно компенсировать наклон уклона до 27 %. Благодаря этому, возможно обеспечение абсолютной вертикальности копания даже на неровной местности. Тем самым обеспечивается экономичность и комфорт для пользователя. |
|
Быстросменная система EASY LOCK – смена навесного оборудования за 30 секунд:
Она позволяет в течение кратчайшего времени менять навесное оборудование, причем водитель при этом не выходит из кабины.
 |
 |
 |
| EASY LOCK с ковшом типа "обратная лопата" | EASY LOCK с ковшом типа "прямая лопата" | EASY LOCK + Powertilt |
Быстросменная система EASY LOCK |
HS 3 |
| Вес | 35 кг |
| Макс. рабочее давление | 210 бар |
| Конструктивная высота | 99 мм |

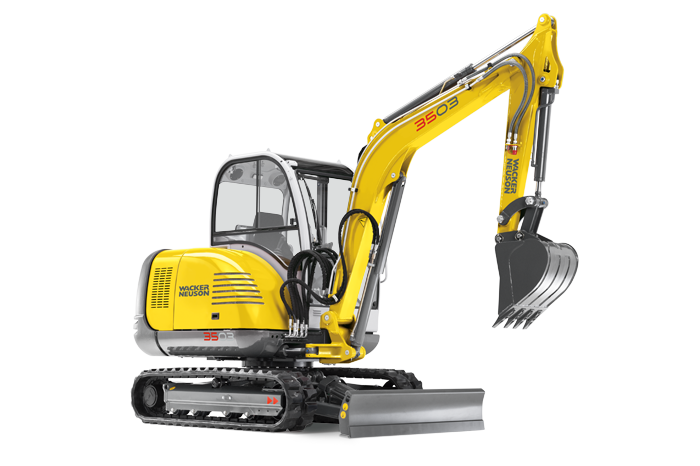

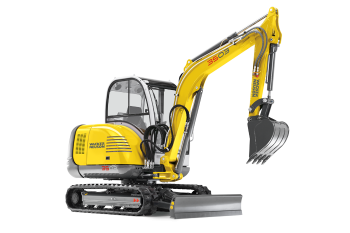

Описание Wacker Neuson 3503
Двигатель в экскаваторе 3503 компании Wacker Neuson обеспечивает максимальную эффективность в сочетании с высочайшим уровнем эргономики за счет кабины большого размера. Дизельный двигатель большого объёма Yanmar, малые размеры и отличная устойчивость гарантируют превосходные результаты. Исключительная система VDS наделяет эту классическую машину самой высокой способностью к адаптации для своего класса.
Достоинства:
- Мощные двигатели с большим крутящим моментом и плавным ходом: регулировка производительности гарантирует наилучшее использование мощности дизельного двигателя.
- Надежная высокоэффективная гидравлика Wacker Neuson с вспомогательной гидролинией, проложенной до рукояти.
- Большой входной проем и свободная кабина, которую можно снять, произведя всего несколько манипуляций.
- Самоочищающееся шасси и особая плавность хода за счет асимметричности ходовой части и профилю гусеницы. Система Auto2Speed гарантирует автоматическую регулировку скорости в зависимости от тягового усилия.
- VDS (вертикальная система копания): плавный наклон поворотной платформы до 15 градусов дает возможность Вам компенсировать уклон до 25 % и благодаря этому сберечь материал и время.
